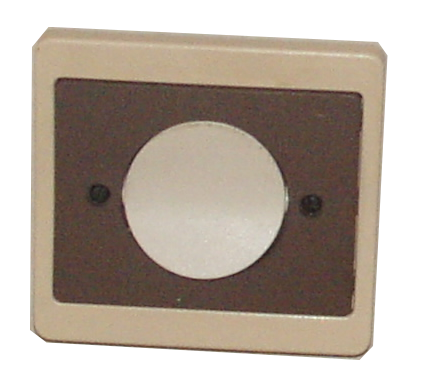

Réparation d'un interrupteur Legrand série Trocadero
Introduction
Un interrupteur est , ici, un organe manuel permettant de commander un contact à bascule avec pour effet de fermer ou d'ouvrir un circuit électrique, allumant ou éteignant, par exemple, une ampoule insérée dans le circuit.
Etant utilisé dans chaque pièce d'une maison pour allumer la lumière sans contrainte spéciale, c'est le genre d'appareil qui devrait fonctionner à vie et ne pas nécessiter une réparation, mais nobody is perfect.
Ce n'est pas le fait d'un interrupteur qui est tombé en panne, mais depuis 15 ans, comme il y en a une dizaine dans une maison, ils tombent tous en panne chacun leur tour et les uns après les autres, en présentant le même défaut.
Infos
- Acheté et installé en 2003.
- Defaut: l'interrupteur se bloque au bout d'un certain temps variable d'utlisation.
- Status: après réparation, il re-fonctionne correctement.
Réparation de l'interrupteur
Lorsque l'interrupteur est bloqué, il ne reste plus qu'à le débrancher et le sortir de son encastrement. Se mettre alors sur une table et avec un tournevis faire sauter le bouton, en forçant dans l'axe des pivots.

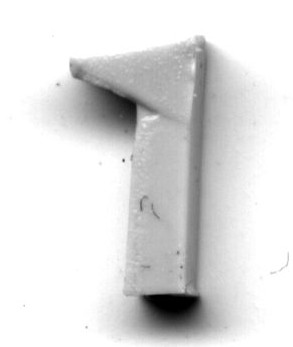

On se retrouve alors avec 4 pièces, le corps, le bouton, le contact et une pièce de 5 mm dont voici la photo.
Il n'y a plus qu'à remonter, sans la 4 ième pièce. Le corps étant à l'horizontale, positionner le contact et replacer le bouton sur le contact en forçant un peu pour rentrer les pivots. Verifier que bouton bascule et remettre l'interrupteur à sa place. et dites Merci à l'écologie selon Legrand.
