Convertisseur de niveaux 3.3 V à 5 V

Introduction

Il y a quelques mois, j'avais réalisé une interface i2c / uart pour lcd, le lcd, fonctionnant en 5 V, ce qui ne pose aucum problème sur un montage 5 V. Mais dès que l'on fonctionne en 3.3 V, il faut ramener, sur le lcd, une alimentation 5 V et il faut adapter le niveau des signaux d'interface, qui peuvent être bidirectionnels. Cette page décrit un petit montage pour répondre, simplement, à cette demande.

Pour l'utiliser, il suffit de l'insérer entre le montage 3.3 V et le lcd ou, éventuellemnt, une autre montage 5 V.

Schéma et description

Le 5 V est produit à partir du 3.3 V à l'aide d'unmodule convertisseur du commerce à 0.55 euros.

Chacune des 2 voies de l'adaptation de niveau est réalisée par un mosfet 2n7002 ainsi que 2 résistances de 10 k (schéma que l'on trouve partout sur internet).

La consommation en 3.3 V est d'environ 50 mA avec l'afficheur lcd en fonctionnement.

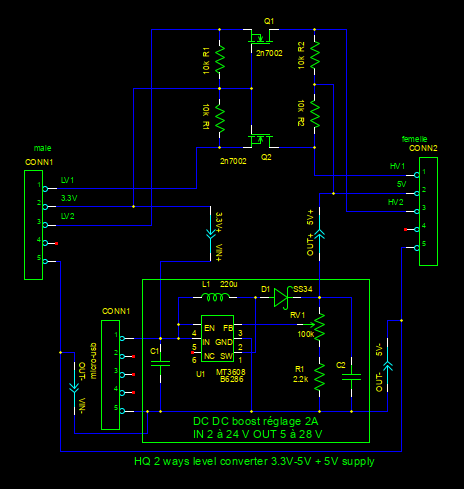

schéma du circuit - cliquer pour agrandir
schéma du convertisseur

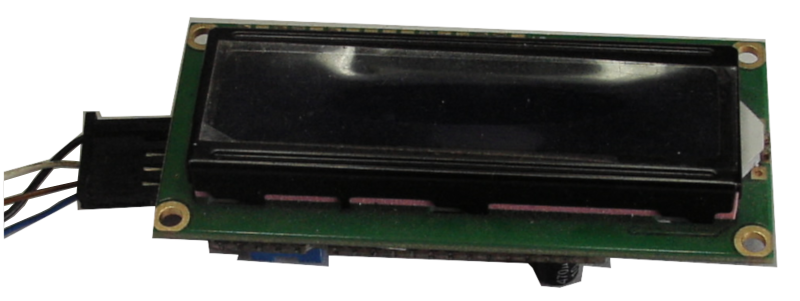

raccoredemnt au lcd
raccoredemnt au lcd

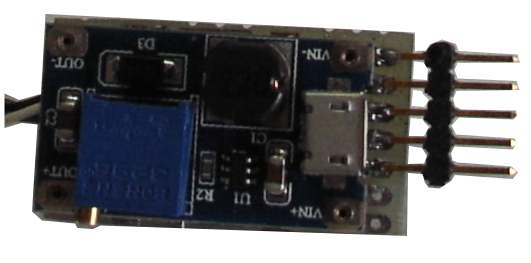

circuit d'adaptation - superposition convertisseur et circuit support
circuit d'adaptation

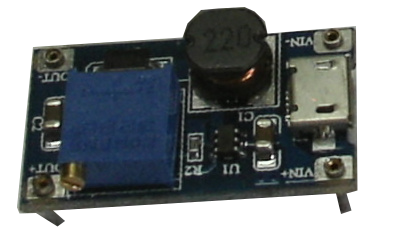

module convertisseur
module convertisseur

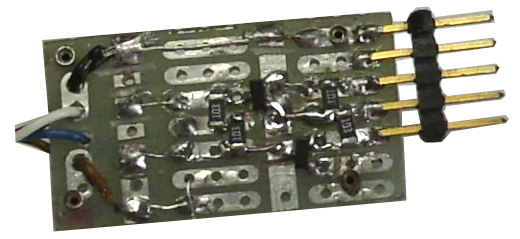

circuit support
circuit support

Alternative

Une alternative existe, pour ceux qui veulent investiger. Pour cela, voir la page Using Character LCD module at 3 volts.

Références

  1. Interface I2C ou USART pour afficheur LCD 1602.
